Proposal Penawaran

Setelah membuat desain jaringan komputer dengan desain ruanganya, kini saatnya membuat proposal penawaran untuk membangun jaringan komputer tersebut secara REAL :D

untuk mengingatkan saja, desain jaringan komputer yang saya buat dalam Cisco Packet Tracer sebagai berikut :

dan desain ruanganya sebagai berikut :

ketika desain jaringan komputer diimplementasikan ke ruangan, kira" akan menjadi seperti ini :

untuk proposal proposal penawaran membangun jaringan komputer bs didonlod ke sini.

Senin, 01 Oktober 2012

Sniffing : Situs Yang Diakses

Hellooo :D

Kali ini saya berniat nge-share bagaimana caranya mengetahui apa yang sedang diakses client saat mengakses internet :D

Nah, saya akan mempraktekkan melalui jaringan WLAN.Konfigurasi jaringanya sebagai berikut :

Keterangan :

· Dua laptop terkoneksi melalui mode ad-hoc

· Laptop Alpha membuat SSID dengan layanan share internet (akses internet berasal dari modem GSM)

· Laptop Alpha memonitoring jaringan melalui Wireshark

Untuk langkah-langkah percobaanya sebagai berikut :

1.Buka aplikasi Wireshark pada Laptop Alpha

2.Muncul jendela aplikasi Wireshark

3.Pilih Interface List, lalu centang interface yang digunakan untuk memonitoring (untuk mengetahui interface mana yg bs digunakan, dgn cara melihat packet yg berjalan jika berjalan berarti ada lalu lintas packet).Setelah itu klik Start

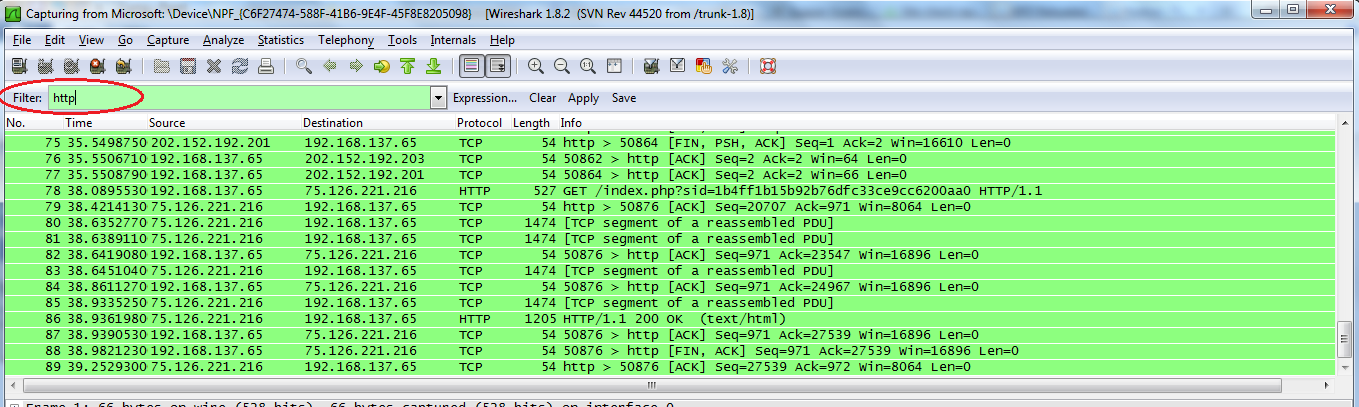

4.Wireshark akan melakukan scanning terhadap semua lalu lintas packet yang berjalan.Lakukan seleksi terhadap packet yang melewati protocol http saja dengan cara ketikan ‘http’ pada kolom Filter

5.Sorot baris sembarang, lalu klik kanan baris tersebut and next pilih ‘Follow TCP Stream’

6.Muncul jendela ‘Follow TCP Stream’.Dalam jendela ini, terdapat kata ‘Host’ dan ‘Referrer’.Host ini mempunyai maksud sebagai lokasi file yang diambil saat loading suatu website dan Referrer menunjukan sebagai pengarah menuju host, dengan kata lain Referrer adalah situs yang sedang dibuka oleh client :D CMIIW

Mudah kan ?

Mari berbagi ilmu teman” :)

Sniffing Username and Password

Hellooo :D

Kali ini saya berniat nge-share bagaimana caranya mengetahui username dan password milik client yang sedang mengakses suatu website berlogin :D

Nah, saya akan mempraktekkan melalui jaringan WLAN.Konfigurasi jaringanya sebagai berikut :

Keterangan :

· Dua laptop terkoneksi melalui mode ad-hoc

· Laptop Alpha membuat SSID dengan layanan share internet (akses internet berasal dari modem GSM)

· Laptop Alpha memonitoring jaringan melalui Wireshark

Untuk langkah-langkah percobaanya sebagai berikut :

1.Buka aplikasi Wireshark pada Laptop Alpha

2.Muncul jendela aplikasi Wireshark

4.Melalui laptop Beta, buka website www.su****-sc***er.org (sorry disensor :D yg jelas ini alamat forum Indonesia).Setelah itu lakukan login pada kolom yang tersedia.

5.Kembali ke laptop Alpha, wireshark akan melakukan scanning terhadap semua lalu lintas packet yang berjalan.Lakukan seleksi terhadap packet yang melewati protocol http saja dengan cara ketikan ‘http’ pada kolom Filter

6.Di bagian capture packet, cari info yang mengandung kata ‘POST’ dan ‘Login’.Hasil pencarian ditunjukan gmbr berikut.

7.Sorot baris yg mengandung info yg diperlukan, lalu klik kanan baris tersebut and next pilih ‘Follow TCP Stream’

8.Muncul jendela ‘Follow TCP Stream’, dan terlihat jelas username dan password yang telah dimasukan oleh user Laptop Beta :D (sorry lg nih username n passwordnya ane sensor, hehehe)

Mudah kan ?

Mari berbagi ilmu teman” :)

Network Sniffing itu ???

Network Sniffing adalah suatu aktifitas menyadap yang di lakukan dalam jaringan yang sangat sulit untuk di cegah, walaupun kita telah menginstall berbagai macam software untuk mencegah serangan dalam jaringan. ini adalah permasalahan dari komunikasi atau protokol jaringan dan tidak ada hubungannya dengan sistem operasi”.

Aktifitas menyadap atau sniffing ini terbagi 2 jenis yaitu :

Passive Sniffing adalah suatu kegiatan penyadapan tanpa merubah data atau paket apapun di jaringan. Passive sniffing yang umum di lakukan yaitu pada Hub, hal ini di sebabkan karena prinsip kerja hub yang hanya bertugas meneruskan signal ke semua komputer (broadcast), berbeda dengan switch yang mempunyai cara untuk menghindari collision atau bentrokan yang terjadi pada hub dengan membaca MAC address komputer. Beberapa program yang umumnya di gunakan untuk melakukan aktifitas ini yaitu wireshark, cain-abel, dsb.
Active sniffing adalah kegiatan sniffing yang dapat melakukan perubahan paket data dalam jaringan agar bisa melakukan sniffing, active sniffing dengan kata lain merupakan kebalikan dari passive sniffing. Active sniffing umumnya di lakukan pada Switch, hal ini di dasar karena perbedaan prinsip kerja antara Hub dan Switch, seperti yang di jelaskan di atas. Active sniffing yang paling umum di lakukan adalah ARP Poisoning, Man in the middle attack(MITM).

Dua jenis sniffing ini sangat merugikan jika terjadi di dalam jaringan karena bisa saja data-data pribadi kita atau account-account pribadi kita semacam e-mail yang bersifat sensitif dapat tercuri.
Sniffing sendiri merupakan suatu tindakan yang sangat sulit untuk di cegah. Tidak ada solusi yang mudah, cepat, dan aman, yang bisa kita lakukan untuk mencecegah serangan semacam ini. Namun tentunya, kita bisa meminimalisir kerugian yang mungkin terjadi di kemudian hari. Hal yang paling cepat di gunakan dan tidak memakan biaya besar adalah penggunaan enkripsi sehingga data-data yang lalu lalang di dalam jaringan kita sangat sulit untuk di baca.

sumber

Rabu, 26 September 2012

Set Tiled Background Cisco Packet Tracer

Oooooyyyyy saya datang lagi :D

Kali ini saya akan nge-share bagaimana caranya memadukan konfigurasi jaringan yang telah kita buat di cisco packet tracer dengan sebuah desain/denah ruangan.

Cekidot :D

1.Buka dulu Cisco Packet Tracer tentunya file konfigurasi jaringan yang telah dibuat

2.Sorot pojok kanan di bawah toolbar, pilih Set Tiled Background

3.Munculah jendela baru :D, klik browse untuk mencari gambar denah yang telah kita buat

4.Setelah kita memilih gambar denah, klik apply

Inilah gambar denah yang telah saya pilih

5.Gambar denah akan menjadi background konfigurasi jaringan yang telah kita buat.Apabila antara gambar denah dan konfigurasi jaringan kurang pas besar/kecilnya, maka bisa digunakan Tool Zoom untuk menyesuaikanya (mengulangi Set Tiled Background)

6.Apabila besar/kecilnya gambar denah dan konfigurasi jaringan sudah sesuai ukuranya, kini saatnya memindahkan device jaringan ke posisi denah yang telah dibuat

Selamat mencoba :D

Mari berbagi ilmu :)

Sabtu, 22 September 2012

NetworkView

Hello my friends, saya kembali lagii :D

Kini saatnya saya nge-share lagi mengenai praktikum yg saya lakukan di kampus :D

Kali ini saya akan nge-share mengenai software NetworkView.Apa itu NetworkView ??

NetworkView is an ultra compact network discovery and management tool for Windows.Discover TCP/IP nodes and routes using DNS, SNMP, Ports, NetBIOS and WMI, get MAC addresses and NIC Manufacturer Names, monitor nodes and receive Alerts, document with printed Maps and Reports, and control and Secure your network with the SNMP MIB Browser, the WMI browser and the Port Scanner.(source)

Bagi teman” yg ingin nyoba nih software, bs donlod disini :D

Uda didonlod, kemon saatnya nginstall :D

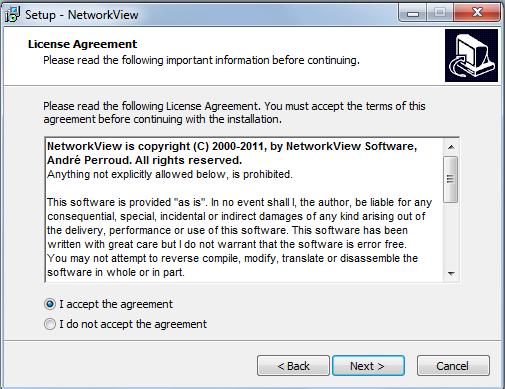

1.Buka file instalasi NetworkView dgn cara double-klik

2.Welcome to the NetworkView Setup Wizard, klik Next aja :D
